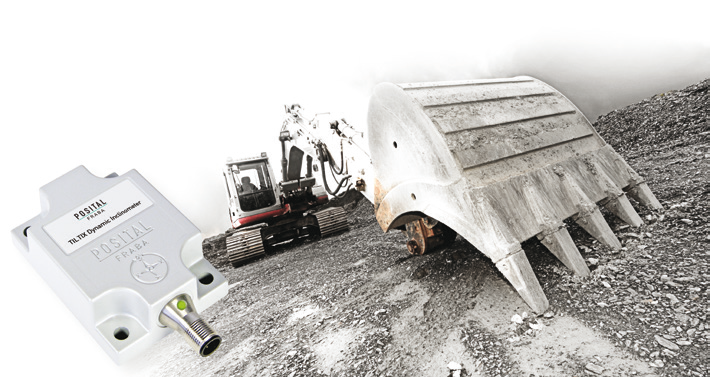

POSITAL introduceert haar nieuwe AKS dynamische inclinometer. Deze TILTIX-inclinatiesensor meet de hellingsgraad van een object in volle beweging. Het nieuwe meetapparaat combineert een elektromechanische acceleratiemeter met gyroscopen en garandeert zo nauwkeurige metingen, zelfs wanneer de sensoren zelf onderhevig zijn aan sterke acceleraties, schokken en vibraties.
Compensatie van externe versnellingen
Duidelijke metingen tijdens dynamische bewegingen
Hoge beschermingsgraad tot IP69K
Compacte en solide behuizing uit gietaluminium met geïntegreerde T-koppeling
Bedrijfstemperatuur van -40 tot +85°C
Innovatieve algoritmes voor nauwkeurige resultaten
POSITAL’s TILTIX inclinatiesensoren zijn gebouwd op basis van MEMS acceleratiemeters. Deze MEMS-sensoren monitoren het effect van de zwaartekracht op een kleine massa die opgehangen wordt aan een elastische onderstructuur. Jammer genoeg hebben versnellingen - een snelle beweging van het voorwerp waaraan de sensor is bevestigd - een verstorende werking op de nauwkeurigheid van de tiltmeting. Deze uitdaging wordt nu het hoofd geboden door een setje elektromechanische gyroscopen toe te voegen aan de inclinometer. De signalen van de gyroscopen worden gebruikt om de effecten van een versnelling te compenseren.
Toepassingen
Dankzij deze nieuwe benadering kan de nieuwe dynamische TILTIX inclinometer gemakkelijk ingezet worden bij mobiele voer- en vaartuigen die onderhevig zijn aan plotselinge bewegingen, schokken of vibraties. Denk aan bouwmachines, machines gebruikt voor mijnbouw, kranen en landbouwvoertuigen.
Eigenschappen
De nieuwe dynamische TILTIX inclinometer heeft een meetbereik van ±180° over twee assen en dekt hiermee het volledig bewegingsbereik af. Momenteel wordt CANopen als communicatie-interface ondersteund. Analoge, SAE J-1939 en Modbus outputs volgen binnenkort.
Resolutie 0.01°
Nauwkeurigheid 0.3°
Nauwkeurigheid 0.5° (bij dynamische bewegingen)
Cyclustijd 5 ms
Maximaal meetbereik ±180°
Meten over 1 of 2 assen
Horizontale en verticale bevestigingsmogelijkheid
Voedingsstroom 10 tot 30 V
Bedrijfstemperatuur -40 tot 85°C
Schokbestendigheid tot 100 g
Interfaces CANopen (Profile DS-410) (Analoog, SAE J-1939 en Modbus volgen)

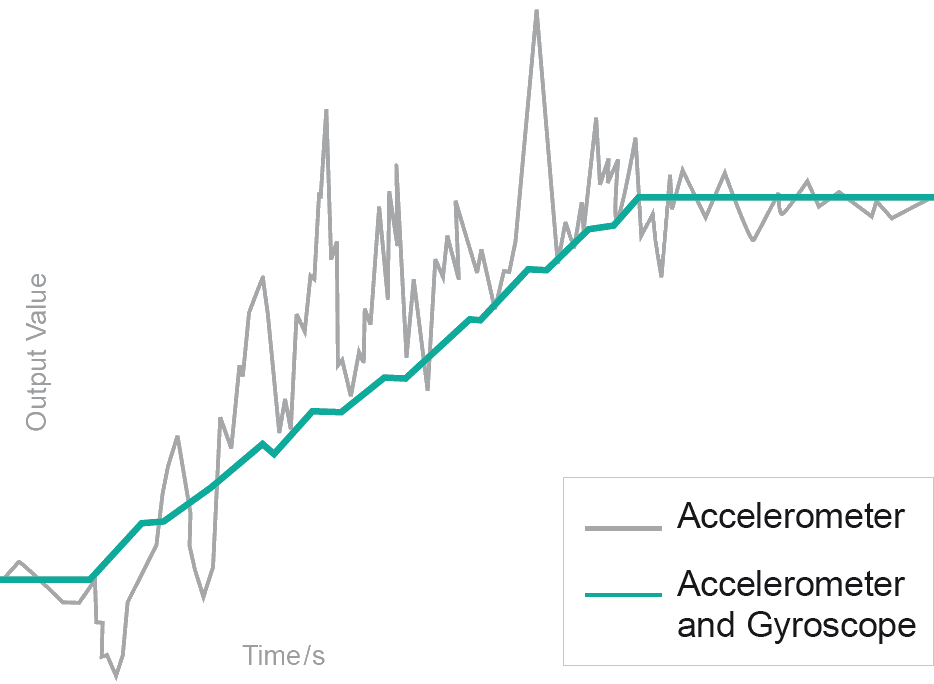

Tiltmeting op een bewegende graafmachine - grafiek
